袋式除塵器
工作原理

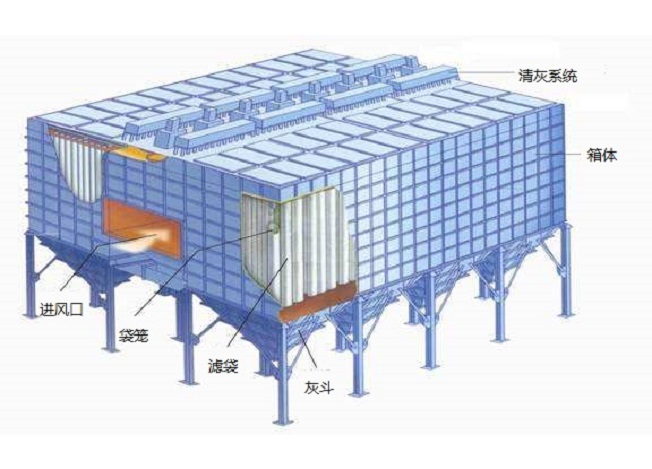

含塵氣體由除塵器下部進氣管道,經導流板進入灰斗時,由于導流板的碰撞和氣體速度的降低等作用,粗粒粉塵將落入灰斗中,其余細小顆粒粉塵隨氣體進入濾袋室,由于濾料纖維及織物的慣性、擴散、阻隔、鉤掛、靜電等作用,粉塵被阻留在濾袋內,凈化后的氣體逸出袋外,經排氣管排出。濾袋上的積灰用氣體逆洗法、機械振打法或噴吹脈沖氣流去除,清除下來的粉塵下到灰斗,經雙層卸灰閥排到輸灰裝置。
技術特點
1、 除塵效率高,一般在99%以上,除塵器出口氣體含塵濃度在數十mg/m3之內,
對亞微米粒徑的細塵有較高的分級效率;
2、 處理風量的范圍廣,小的僅1min數m3,大的可達1min數萬m3,可用于各種工
業爐窯的煙氣除塵,減少大氣污染物的排放;
3、 結構簡單,維護操作方便;
4、 在保證同樣高除塵效率的前提下,造價低于電除塵器;
5、 采用玻璃纖維、聚四氟乙烯、P84等耐高溫濾料時,可在200℃以上的高溫條件
下運行;
6、 對粉塵的特性不敏感,不受粉塵及電阻的影響。
分類
機械清灰式??
這種清灰方式可以包括人工振打、機械振打等,是一種最簡單的清灰方式。一般來說,機械振打的濾袋沿軸向的振動分布不均勻,而且加速度衰減較快,而且,濾袋長度一般較短,過濾風速也較小。
逆氣流清灰式??
逆氣流清灰是采用室外或循環空氣形式與含塵氣流相反的反方向氣流通過濾袋,使其上的塵層脫落,掉入灰斗中。
脈沖噴吹清灰方式??
壓縮空氣經過噴吹口以很高的速度噴出后誘導圍繞的空氣在極短的時間內噴入濾袋,使濾袋產生快速脹縮。粉塵層的剝離一方面是借助噴吹氣流對粉塵層的剝離力,另一方面則是依靠膨脹濾袋在回縮過程中形成的反向加速度將粉塵甩脫。這種方式的清灰強度大,可以在過濾工作狀態下進行清灰,允許的過濾風速也高。
應用范圍
1、 鋼鐵行業、火力發電廠等的煙氣治理除塵系統;
2、 垃圾焚燒爐、燃煤鍋爐、流化床鍋爐等煙氣過濾;
3、 瀝青混凝土攪拌,建材、水泥陶瓷、石灰、石膏等生產場所;
4、 金屬冶煉行業的煙氣過濾;
5、 采礦、糧食加工等其他行業的灰塵治理和凈化收集。
袋式除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。濾袋采用紡織的濾布或非紡織的氈制成,利用纖維織物的過濾作用對含塵氣體進行過濾,當含塵氣體進入袋式除塵器后,顆粒大、比重大的粉塵,由于重力的作用沉降下來,落入灰斗,含有較細小粉塵的氣體在通過濾料時,粉塵被阻留,使氣體得到凈化。
