美女自卫慰黄网站,免费a级毛片无码免费视频,亚洲乱色伦图片区小说,无码人妻丰满熟妇片毛片

技術(shù)背景

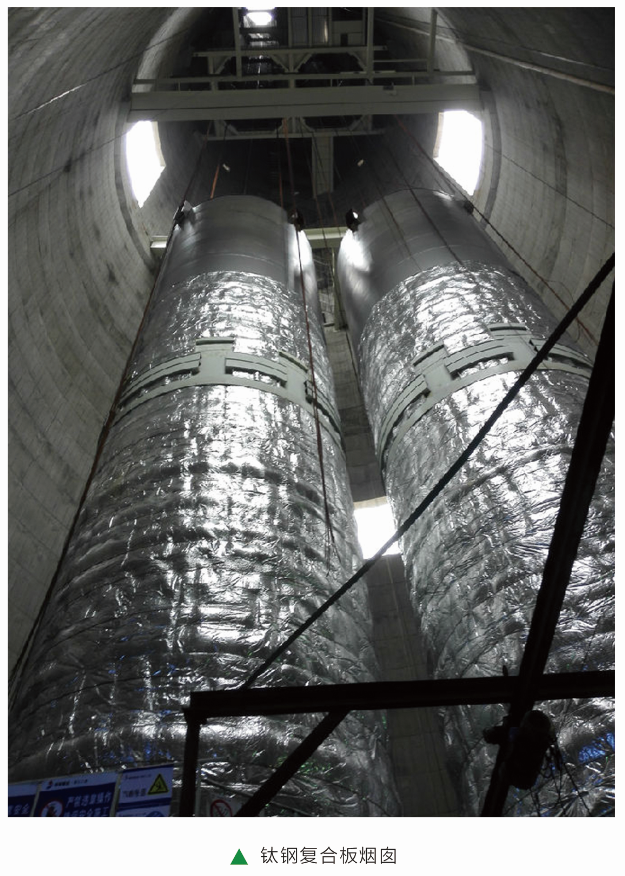

       目前，煙囪防腐常用的方案如下：鋼內(nèi)筒/磚內(nèi)筒/混凝土單筒+賓高德系統(tǒng)；新建鈦鋼復(fù)合板煙囪；玻璃鋼煙囪。其中，鈦鋼復(fù)合板煙囪是目前新建煙囪常見的形式，具有鋼內(nèi)筒的整體性，密封性好，而且抗腐蝕能力強(qiáng)、使用壽命長、運行維護(hù)量小。

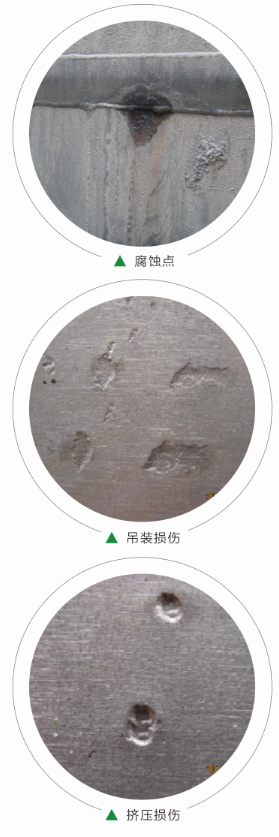

       但其缺點包括：對焊接要求高，復(fù)合板鈦板厚度只有1.2mm。在焊接、吊裝、壓型過程中，鈦板易被污染、碰損、焊接缺陷會直接導(dǎo)致防腐失效。

漏點類型

鈦鋼復(fù)合板煙囪漏點類型
煙囪內(nèi)部鈦板漏點主要分三種：
A型漏點：表層鈦板被腐蝕起殼，鈦板后的鋼板層腐蝕情況不嚴(yán)重，還可以使用:

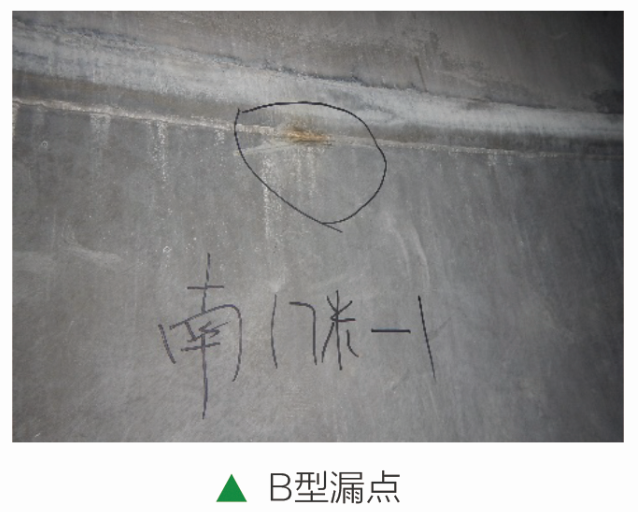

B型漏點：分層鈦板鏈接口焊接處，鈦板貼條的焊縫出現(xiàn)裂紋，導(dǎo)致鋼板腐蝕，腐蝕程度不嚴(yán)重：

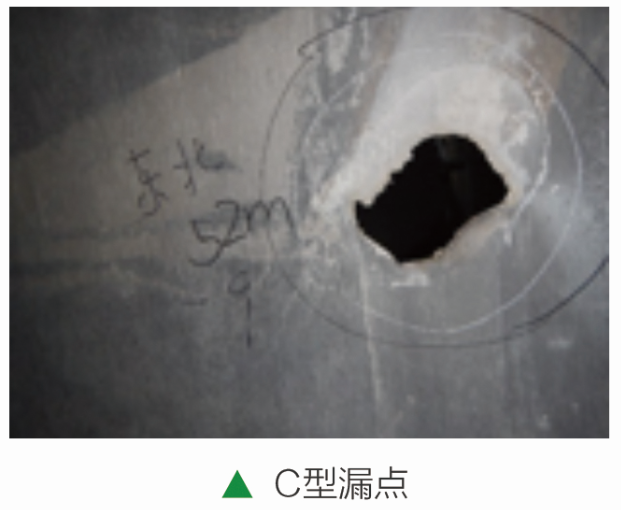

C型漏點：表層鈦板大面積損壞起殼，鈦板后的鋼板層同樣腐蝕嚴(yán)重，并出現(xiàn)穿孔：

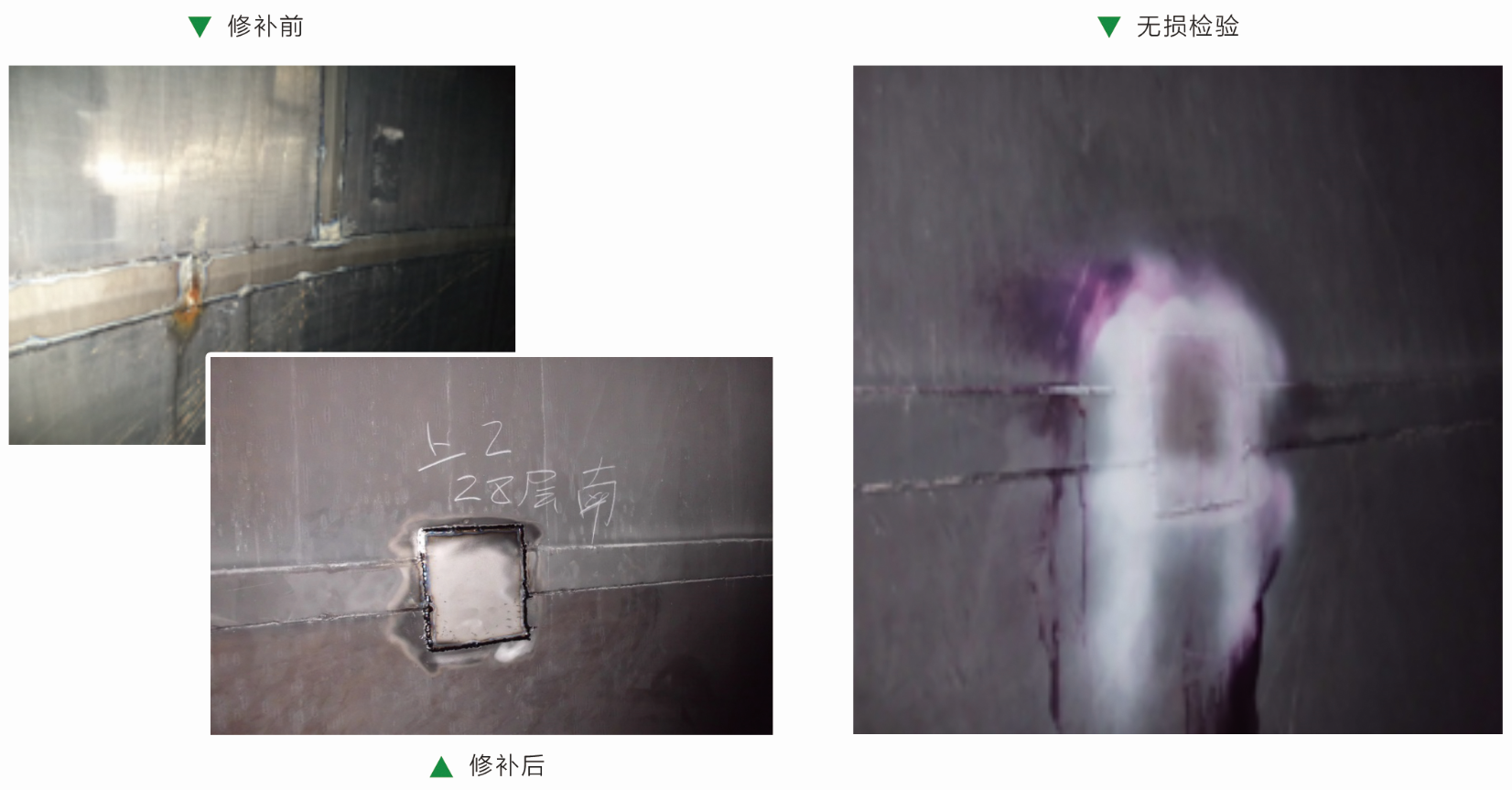

修補(bǔ)工藝

（1）漏點處理

（2）修補(bǔ)料下料

（3）修補(bǔ)焊接前準(zhǔn)備

（4）施焊：施焊循序遵循“從外往內(nèi)，先鋼板后鈦板”的次序。

（5）無損檢測：內(nèi)壁鈦板焊接完成后，進(jìn)行100%PT檢測，檢測為著色檢測，合格率須

         達(dá)到100%。
